CNC Stepcraft

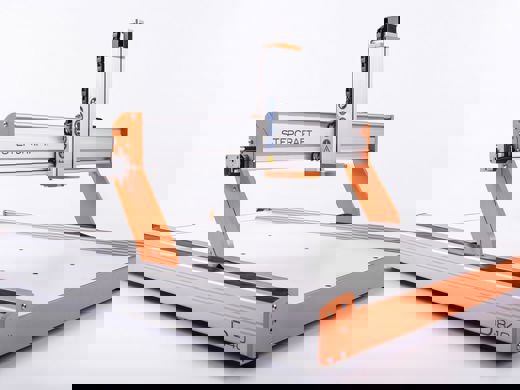

Om Stepcraft M.700

Arbejdsområde: 740mm x 480mm
Filformat: .f3d SLDPRT .STEP .IGES .SAT, .Parasolid, .svg
Software: SolidCam
Materialer: Træ, Skum, HDPE, Aluminium

Om SolidCAM

Vi bruger SolidCAM til at programmere vores CNC, Stepcraft og Pocket NC. SolidCAM licencer kan bruges frit på EK's netværk. Hvis du vil arbejde hjemmefra, skal du lave en "Detach licence", som du har lokalt på din computer i 14 dage.

Detach SoldiCAM Licence

SolidCAM Getting Started

SolidCAM Setup

Download og installer SolidCAM
Opret en folder med navn "SolidCAM Settings" i din dokumentmappe
Download Post Processor & Værktøjsbibliotek & SolidCAM Settings File fra Lab16-hjemmesiden
Kopier folderen V2024 til -> Documents\SolidCAM Settings
Importer SolidCAM Settings File
Create New Milling (external) Setup i Soliworks/SolidCAM

SolidCAM Academy

SolidCAM Academy tilbyder et komplet bibliotek af e-læringsoptagelser, der leverer dybdegående forklaringer af alle SolidCAM-softwarefunktioner. Disse træningssessioner er baseret på den seneste SolidCAM 2025 SP2-version, hvilket sikrer, at brugerne modtager opdateret og praktisk viden, der er i overensstemmelse med de nyeste funktioner og forbedringer.

Uanset om du er en ny bruger eller en erfaren maskinarbejder, der ønsker at uddybe dine færdigheder, tilbyder SolidCAM Academy struktureret, ekspertledet læring designet til at understøtte din succes med SolidCAM.

SolidCAM Academy

SolidCAM ChatBot

SolidCAM ChatBot er et online supportværktøj designet til at hjælpe SolidCAM-brugere med hurtigt at finde svar på deres spørgsmål, få adgang til dokumentation og få vejledning om brug af SolidCAM-funktioner.

SolidCAM AI (LLM) ChatBot giver øjeblikkelig hjælp til en bred vifte af SolidCAM-emner, hvilket gør det nemmere for brugere at løse problemer og lære om softwaren uden at vente på traditionelle supportkanaler. Brug af SolidCAM ChatBot er en smart måde at få mest muligt ud af din SolidCAM-software og holde din arbejdsgang effektiv.

SolidCAM Chat

SolidCAM Certification

SolidCAM Installation

Trin-for-trin guide til Stepcraft

SolidCam video tutorials

Setup

Facemill Operation

Pocket Operation

Profile Operation

HSS Toolpaths

HSR Roughing Toolpaths

HSM Finishing Toolpaths

3D HSM Toolpaths

Tool Box Cycles 1

Tool Box Cycles 2

Tool Box Cycles 3

Tool Box Cycles 4

For at se denne video skal du

Stepcraft video tutorials

Vice Setup

Indicator

Indicator pick up a hole

For at se denne video skal du

Install SolidCam

Download og installer på din maskine. Postprocessor konverterer din værktøjssti i SolidWorks til et filformat, som CNC'en kan læse.

Download: V2024 (.zip)

How to: Install SolidCAM

SolidCAM Settings File

Konfigurerer alle settings i SolidCAM til Lab16-maskiner.

Download: SolidCAM_Settings LAB16_IMPORT

How to: Load Settings file SolidCAM

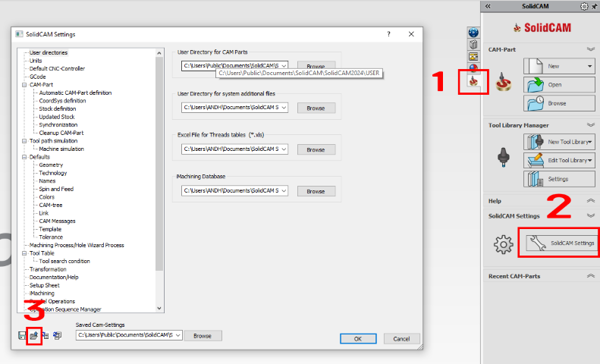

1. Åbn SolidCAM i Task Pane tab

2. Gå til: Solidcam Settings

3. Upload filen SolidCAM_Settings LAB16_IMPORT.reg

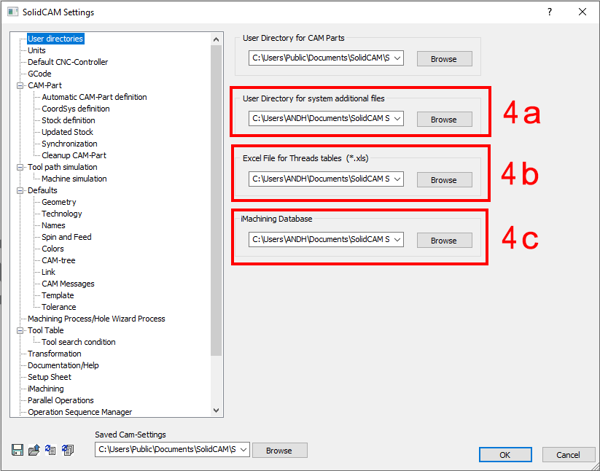

4. I User directories tilføj følgende path:

C:\Users\ANDH*\Documents\SolidCAM Settings\V2024\Tables\Tools Libraries\
*hvor ANDH er dit windows user name

4a User Directory for System Aditional Files.
4b Excel File for Thread Tables.
4c Machine Database.

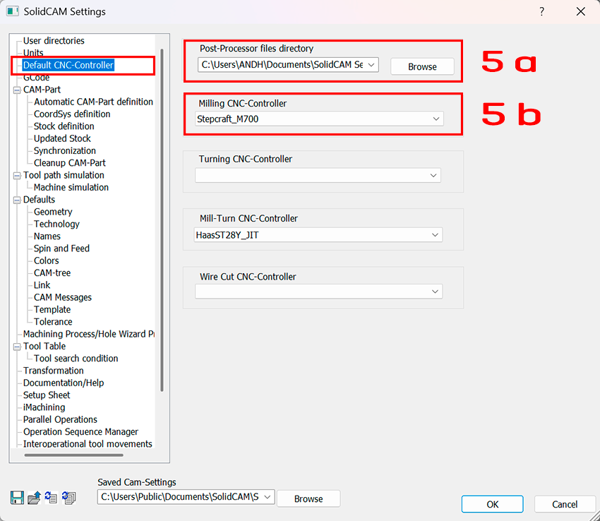

5. I Default CNC-Controller tilføj følgende path:

C:\Users\ANDH*\Documents\SolidCAM Settings\V2024\PP&MS
*hvor ANDH er dit windows user name

5b Valg Stepcraft.

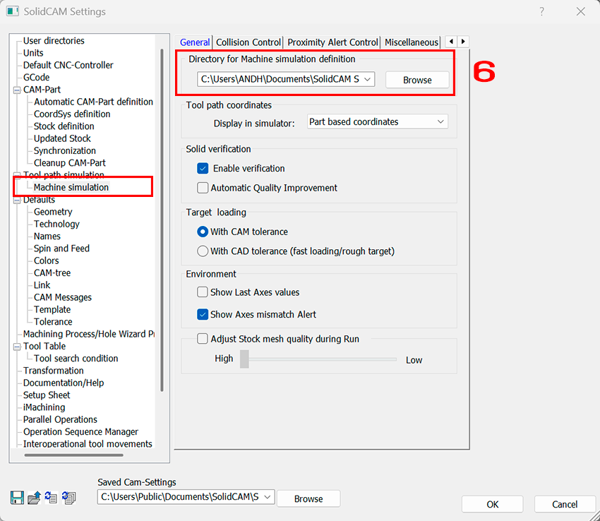

6. I Machine simulation tilføj følgende path:

C:\Users\ANDH*\Documents\SolidCAM Settings\V2024\PP&MS
*hvor ANDH er dit windows user name

Post Processor og Værktøjsbibliotek

How to: Tilføj Post Processor og Værktøjsbibliotek SolidCAM

1. Skab en folder med navn SolidCAM Settings i din Dokument mappe.

2. Download V2024.zip

3. Unzip V2024.zip filerne til SolidCAM Settings mappe.

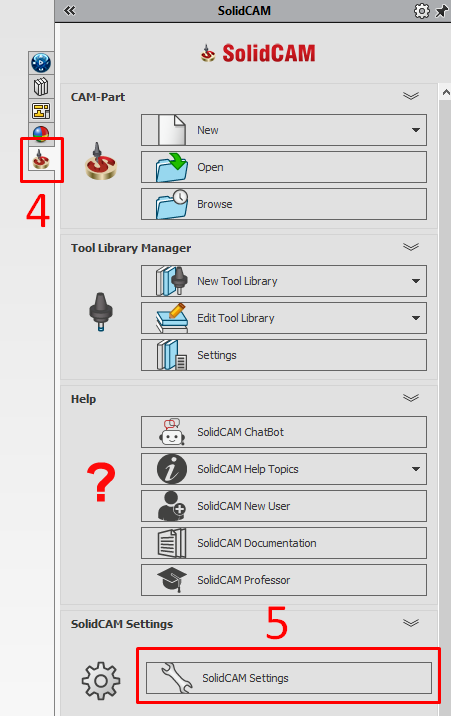

4. Åbn SolidCAM i Task Pane tab

5. Gå til: Solidcam Settings

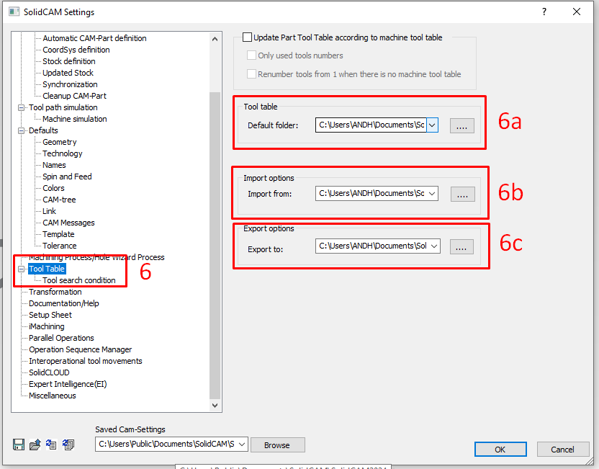

6. I Tool Table tilføj følgende path:

C:\Users\ANDH*\Documents\SolidCAM Settings\V2024\Tables\Tools Libraries\
*hvor ANDH er din windows user name

6a Tool table
6b Import Options
6c Export Options

Din SolidCAM er nu sat op til Stepcraft og Pocket NC!

Forbind til Netværkslicens

How to: Forbind til netværkslicens

Detach SolidCAM Licens

Vil du bruge SolidCAM derhjemme eller på et andet netværk end EK's, skal du "downloade" en licens til din computer.
En "Detach" licens er aktiv i 14 dage, hvorefter den automatisk går tilbage til licensserveren.

Der er ikke en begrænsning på, hvor mange gange man kan downloade en SolidCAM licens.

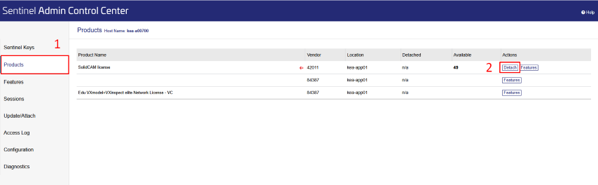

Detach Licens

How to: Detach SolidCAM Licens
