Temperatursensor modul
Analog måling af temperatur
Lab
ITT Lab
Programområde
Digital
Placering
EK Guldbergsgade
Bygning E, lokale A448
Adgang til komponenten
Komponenten er kun tilgængelig for studerende på IT-teknolog-uddannelsen.

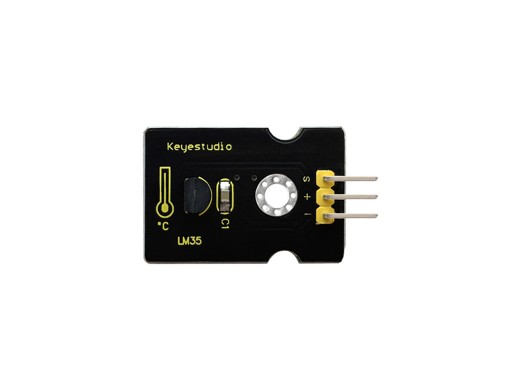

Denne komponent indeholder en LM35 temperatur sensor. Der forekommer en proportionelt forhold mellem den spænding der afsendes via komponentens signal ben. Hvis man kender spændingen ved bestemte grader kan man så udregne forholdet og bestemme temperaturen på baggrund af den spænding komponenten afsender via signal benet.
Tekniske specifikationer
| Operativ spænding | 3.3V - 5V |
| Interface | Analog |
| Operativ temperatur | 0°C - 100°C |
| Dimensioner | 30mm x 20mm |
Pinout
| Nummer | Navn | Function |
|---|---|---|
| 1 | - | Negativ forsyning |
| 2 | + | Positiv forsyning |
| 3 | S | Signal (analog) |
Hvordan fungerer den?
