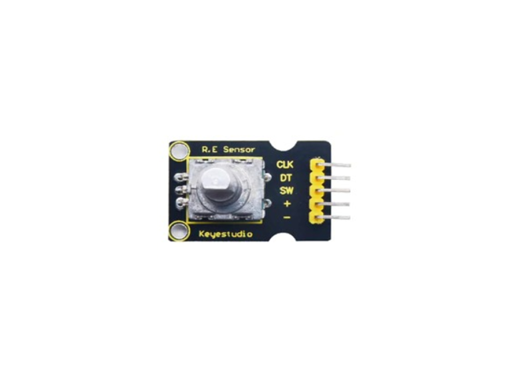

Rotary Encoder
Rotary Encoder kan bruges til at styre komponenter i steps.
Lab
ITT Lab
Programområde
Digital
Placering
EK Guldbergsgade
Bygning E, lokale A448
Adgang til komponenten
Komponenten er kun tilgængelig for studerende på IT-teknolog-uddannelsen.
En rotary encoder kan anvendes til mange ting. Den styres i steps, hvilket vil sige at når der roteres på skruen, vil man kunne mærke at skruen låser fast i steps, dette gør den optimal til projekter, hvor noget skal være meget præcist da man selv kan justere på, hvor høj værdi hvert step skal have.
Dette gør den også optimal til styring af stepper motorer, da begge komponenter arbejder i steps, kan man styre hvert step på stepper motoren med hvert step på rotary encoderen.
Tekniske specifikationer
| Kreds | ky-040 |
| Operativ Spænding | 5V |
| Strømforbrug | 2mA |
| Interface | Digital |
Pinout
| Nummer | Navn | Function |
|---|---|---|
| 1 | CLK | PIN OUT B |
| 2 | DT | PIN OUT A |
| 3 | SW | Knap |
| 4 | VCC | Positiv forsyning |
| 5 | GND | Negativ forsyning |
Hvordan fungerer den?
How Rotary Encoder Works and How To Use It with Arduino
