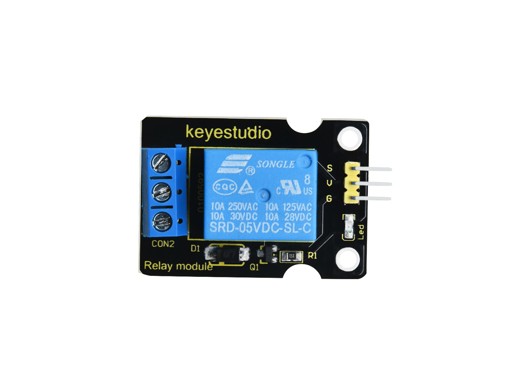

Relæ
Styr højstrøms enheder fra din microcontroller med et relæ
Et relæ er en ideel måde at styre forskellige enheder der operer på en højere strøm en mikrocontrollers. Det kan FX anvendes til at tænde og slukke for lamper eller kaffemaskinen.
Relæet vil via et signal der sendes til dets signal ben styrer hvorvidt det tilsluttede kredsløb skal slukkes eller tændes.
Relæ kredsløb foregår ofte i to forskellige måder normally closed (NC) og normally opnened (NO).
Med normally open vil forbindelsen mellem den tilsluttede strømforsyning og det tilsluttede kredsløb som default være lukket, dvs. at der ingen strøm leveres gennem relæet, før der modtages et signal via relæets signal ben.
Med normally closed vil det være modsat hvor at kredsløbet som default vil være tilsluttet, og forbindelsen lukkes når der modtages et signal via komponentens signal ben.
Tekniske specifikationer
| Interface | Digital |
| Max strømstyrke | 10A (NO) 5A (NC) |
| Max switching voltage: | 150VAC 24VDC |
| Max effekt: | 100W |
| Contact action time: | 10ms |
Pinout
| Nummer | Navn | Function |
|---|---|---|
| 1 | G (GND) | Negativ forsyning |
| 2 | V (VCC) | Positiv forsyning |
| 3 | S (Signal) | Kontrolsignal |
Her skal indsættes videoer, når funktionen er udviklet.
Kodeeksempel
import time
relay = Pin(17, Pin.OUT)
def on():
relay.value(1)
time.sleep(10)
relay.value(0)
