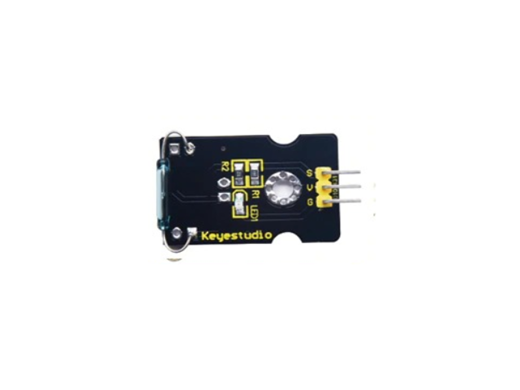

Reed Magnetisk kontakt
Denne kontakt aktiveres ved hjælp af et magnetfelt
EK Guldbergsgade
Bygning E, lokale A448
Komponenten er kun tilgængelig for studerende på IT-teknolog-uddannelsen.
Reed magnetisk switch virker som et relæ, men i stedet for at det aktiveres via. strøm, aktiveres det via. et magnetfelt. Reed switchen starter med at være åben dvs. at den ikke har forbindelse, når der holdes en magnet tæt på vil switchen lukkes og skabe forbindelse.
Derudover bruger er det en meget strøm effektiv kontakt da den næsten intet bruger, det meste af dens strømforbrug går til at lyse en lille LED på komponenten når der skabes forbindelse.
En reed switch kunne være smart i situationer, hvor man f. eks. automatisk vil låse en dør efter et givent tidspunkt på døgnet.
Tekniske specifikationer
| Kreds | MDSR-4 |
| Operativ Spænding | 3.3-5V |
| Operativ Strømstyrke | ≥20mA |
| Operativ temperatur | －10℃—＋50℃ |
| Registreringsafstand | ≤10mm |
| Interface | Digital |
Pinout
| Nummer | Navn | Function |
|---|---|---|
| 1 | GND | Negativ forsyning |
| 2 | VCC | Positiv forsyning |
| 3 | S | Signal |
Hvordan fungerer den?
Kodeeksempel
import machine
import timer
w = machine.Pin(12, machine.Pin.IN, machine.Pin.PULL_UP)
while True:
val1= rw.value()
time.sleep(0.01)
val2= rw.value()
if val1 and not val2:
print('Door Closed')
elif not val1 and val2:
print('Door Open')
Referencer
ESP8266 dør-sensor – færdig MicroPython-kode Reed-Switch modul (Keyestudio) – visuel introduktion
