Pulsfrekvens sensor
Mål din eller andres puls med denne smarte lille sensor!
EK Guldbergsgade
Bygning E, lokale A448
Komponenten er kun tilgængelig for studerende på IT-teknolog-uddannelsen.
Med denne komponent kan du nemt og hurtigt opsætte en pulsmåler. Sensoren afsender en analog værdi som vil varierer når der pumpes blod ud i fingeren, ved at sorterer i de værdier man optager kan man dermed bestemme en puls.
Tekniske specifikationer
| Operativ spænding | 3V - 5V DC |
| Interface | Analog |
| Operativ temperatur | -40°C - 85°C |
| Dimensioner | 30mm x 20mm x 17mm |
Pinout
| Nummer | Navn | Function |
|---|---|---|
| 1 | S | Signal (Analog) |
| 2 | + | Positiv forsyning |
| 3 | - | Negativ forsyning |
Hvordan fungerer den?
Measure Your Heart Rate with MicroPython and ESP32
Optical Heart rate monitors, How they work in 60 seconds!

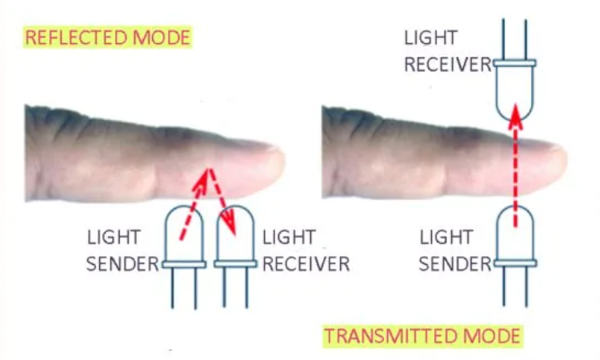

Denne sensor indeholder en infrarød LED og en Photo transistor.
Når man placerer sin finger imellem de to komponenter, vil der være en basis værdi for hvor meget lys der trænger igennem fingeren.
Mængden af lys, der trænger igennem, vil så variere, når der pumpes blod ud til fingeren, derfor kan man med sensoren opfange disse variable målinger og bestemme pulsfrekvensen.
