Potentiometer
Send variable input til din microcontroller med et potentiometer
Lab
ITT Lab
Programområde
Digital
Placering
EK Guldbergsgade
Bygning E, lokale A448
Adgang til komponenten
Komponenten er kun tilgængelig for studerende på IT-teknolog-uddannelsen.

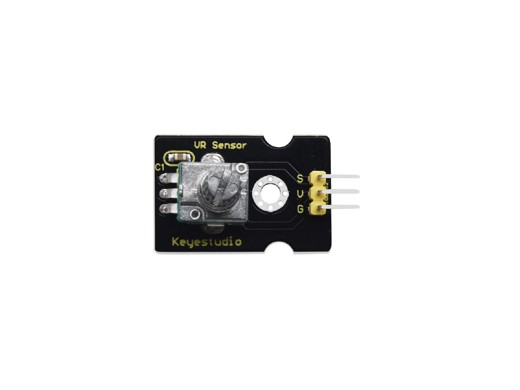

Potentiometeret afsender en variabel spænding som kan aflæses på esp32 via en ADC pin. Spænding der bliver sendt via potentiometerets signal ben vil varierer efter hvor meget potentiometer er roteret.
Potentiometer har det forhold at procentdelen af maxspændingen og procentdelen af grader potentiometeret er drejet vil være det samme. Så hvis potentiometer er drejet 50%, vil det kunne måles en ADC værdi der svarer til en spænding på 50%.
Tekniske specifikationer
| Operativ spænding | 3.3V - 5V |
| Interface | Analog |
| Dimensioner | 34mm x 20mm x 28mm |
| Vægt | 7g |
Pinout
| Nummer | Navn | Function |
|---|---|---|
| 1 | G (GND) | Negativ forsyning |
| 2 | V (VCC) | Positiv forsyning |
| 3 | S (Signal) | Signal (analog) |
Hvordan fungerer den?
Potentiometers - basic introduction
Control LED brightness using a Potentiometer with ESP8266
Cotentinous rotation potentiometer
Kodeeksempel
from machine import Pin, ADC
from time import sleep
pot = ADC(Pin(36))
pot.atten(ADC.ATTN_11DB)
pot.width(ADC.WIDTH_12BIT)
while True:
pot_val = pot.read()
spaending = pot_val*3.3/4095
print("Analog potentiometer vaerdi: ", spaending)
sleep(0.1)
from time import sleep
pot = ADC(Pin(36))
pot.atten(ADC.ATTN_11DB)
pot.width(ADC.WIDTH_12BIT)
while True:
pot_val = pot.read()
spaending = pot_val*3.3/4095
print("Analog potentiometer vaerdi: ", spaending)
sleep(0.1)
