- Multimåler

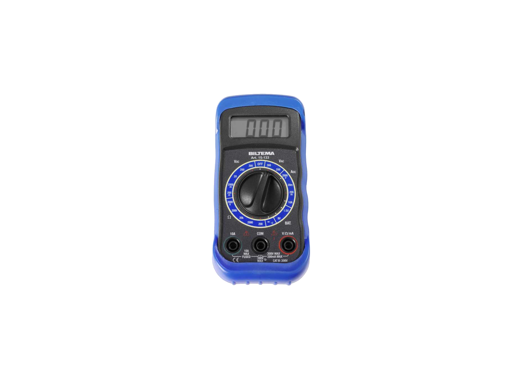

Multimeter
Essentielt værktøj som kan måle spænding, strøm, modstand samt lave et kontinuitetstjek
Lab
ITT Lab
Programområde
Digital
Placering
EK Guldbergsgade
Bygning E, lokale A448
Adgang til komponenten
Komponenten er kun tilgængelig for studerende på IT-teknolog-uddannelsen.
Et multimeter er nok det mest essentielle redskaber som en IT Teknolog kan bruge.
Med et standard multimeter kan man tjekke spænding(volt), strøm(ampere), modstand(ohm) samt lave et “Continuity check”. Et Continuity check gør at man kan tjekke sektioner eller hele kredsløb for at se om der er noget galt med et kredsløb, hvilket man ofte får brug for når man begynder at lave sine egne PCB designs og lodninger.
Det kan varmt anbefales at studere multimeteret nøje.
Tekniske specifikationer
| Målings frekvens | 2 Hz (nominal) |
| Operativ temperatur | 0–50 °C (<70% RF) |
| Opbevarings temperatur | -20–60 °C (<80% RF) |
| Batteri type | 6LR61, 9 V |
| Batteri spænding | 1 x 9 V DC |
| Elektriske data | |
| Kontinuitet test | <50 Ω |
| Diode test | Max. 1 mA (2.8V DC Open Circuit) |
| Batteri test | 6 mA (9 V) |
| Batteri test | 100 mA (1.5 V) |
| 45–450 Hz | |
| Spænding drop DC A | 200 mV |
| Indgangsimpedans | >1 MΩ |
| Målings rækkevidde | |
| DC spænding | 0–200–2000 mV (DC) |
| DC spænding | 0–20–200–2000 V (DC) |
| AC spænding | 0–200–600 V (AC) |
| Direct current | 0–2000 µA |
| Direct current | 0–20–200 mA |
| Direct current | 0–10 A |
| Resistance | 0–200–2000 Ω |
| Resistance | 0–20–200–2000 kΩ |
Hvordan fungerer den?
How does a Multimeter work?
How to use a multimeter
