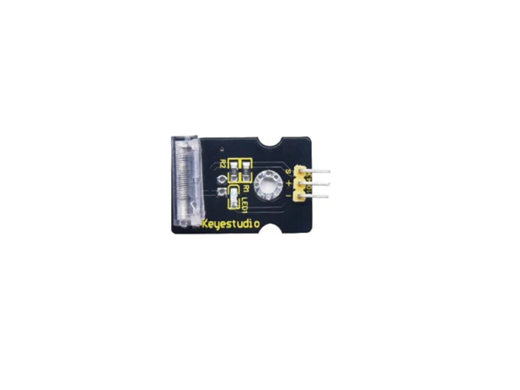

Mekanisk stødsensor
Den mekaniske stødsensor kan anvendes til at registrere slag eller rystelser
Lab
ITT Lab
Programområde
Digital
Placering
EK Guldbergsgade
Bygning E, lokale A448
Adgang til komponenten
Komponenten er kun tilgængelig for studerende på IT-teknolog-uddannelsen.
En mekanisk stødsensor kan anvendes til at opfange vibrationer eller stød, den er god hvis man gerne vil registrere bevægelse, dette kunne f. eks. være i en skridttæller.

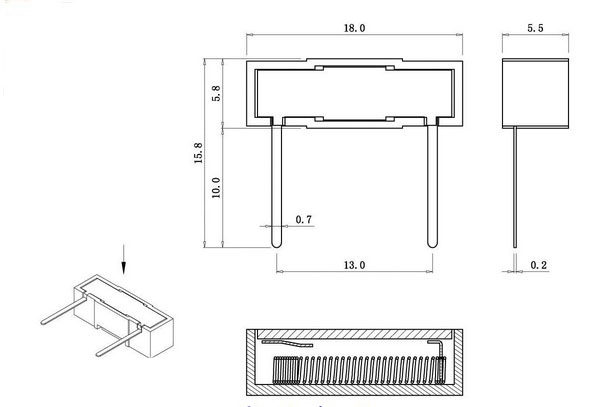

Inde i sensoren sidder sidder en fjeder med et stykke metal i enden hvis man bevæger sig vil metallet ramme kontakten i siden og der skabes kontakt.
Tekniske specifikationer
| Kreds | P4081 flat vibration switch |
| Operativ spænding | 5V |
| Strømforbrug | 10mA |
Pinout
| Nummer | Navn | Function |
|---|---|---|
| 1 | GND | Negativ Forsyning |
| 2 | VCC | Positiv forsyning |
| 3 | S | Signal |
