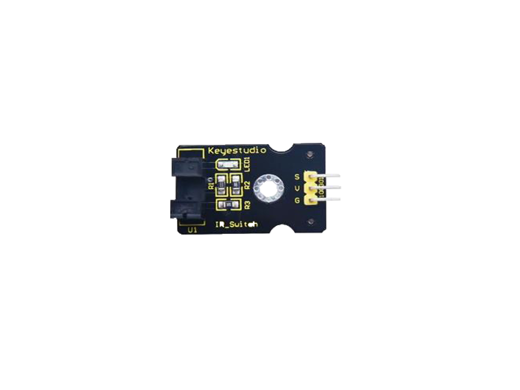

Lysafbrydelsessensor
Lysafbrydelsessensoren anvendes til at registrere forhindringer mellem dioden og IR modtageren
EK Guldbergsgade
Bygning E, lokale A448
Komponenten er kun tilgængelig for studerende på IT-teknolog-uddannelsen.
Lysafbrydelsessensoren er en god sensor til mange projekter. Sensoren har to komponenter i sig en photo-transistor og en IR lysdiode.
Når lysdioden er tændt og der ikke er noget mellem de to komponenter registrere photo-transistoren at der er ikke at nogen afbrydelse af det det infrarøde lys.
Placere man et stykke papir mellem de to komponenter vil sensoren registrere det, som en afbrydelse da den ikke længere modtager IR lys fra dioden på den anden side.
Sensoren er hurtig til at registrere, og er derfor god til projekter hvor der f. eks. skal optælles noget meget hurtigt.
Tekniske specifikationer
| Kreds | ITR9608 |
| Operativ spænding | 3.3-5V |
| Max strømforbrug | 10mA |
| Interface | Digital |
Pinout
| Navn | Function |
|---|---|
| GND | Negativ forsyning |
| VCC | Positiv forsyning |
| S | Signal |
Hvordan fungerer den?
