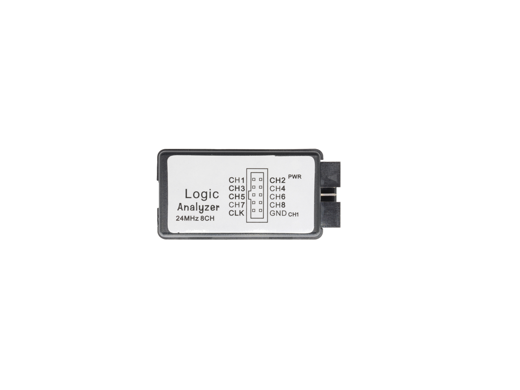

Logic Analyzer
En logic analyzer til at analysere digitale signaler
Lab
ITT Lab
Programområde
Digital
Placering
EK Guldbergsgade
Bygning E, lokale A448
Adgang til komponenten
Komponenten er kun tilgængelig for studerende på IT-teknolog-uddannelsen.
En logic analyzer bruges til at analysere digitale signaler fra f. eks. microcontrollere som ESP32 eller Raspberry pi. Logic analyzer kan analysere data-protocoller som I2C, UART eller SPI. For at analysere dataprotokoller fra microcontrollerne anvendes der et program som viser signalet på en tidslinje.
Tekniske specifikationer
| Kanaler | 8 Kanaler |
| Max frekvens | 24Mhz |
| Min Frekvens | 20Mhz |
| Forsyningsspænding | 5 V |
| Max. Spænding | 5.25V |
| Min. Spænding (Logic HIGH) | 2.0V |
| Min. Spænding (Logic LOW) | 0.8V |
| Input impedance | 100kΩ, 5pF |
| Dimensioner | 54.7mm x 27.4mm x 14.1mm |
Pinout
| Nummer | Navn | Funktion |
|---|---|---|
| 1 | CH0 | Kanal 0 |
| 2 | CH1 | Kanal 1 |
| 3 | CH2 | Kanal 2 |
| 4 | CH3 | Kanal 3 |
| 5 | CH4 | Kanal 4 |
| 6 | CH5 | Kanal 5 |
| 7 | CH6 | Kanal 6 |
| 8 | CH7 | Kanal 7 |
| 9 | GND | Ground |
| 10 | GND | Ground |
Hvordan fungerer den?
Cheap logic analyzer SPI i2c UART
