LED lyskryds
Et lille lyskryds som kan styres med microcontroller
Lab
ITT Lab
Programområde
Digital
Placering
EK Guldbergsgade
Bygning E, lokale A448
Adgang til komponenten
Komponenten er kun tilgængelig for studerende på IT-teknolog-uddannelsen.

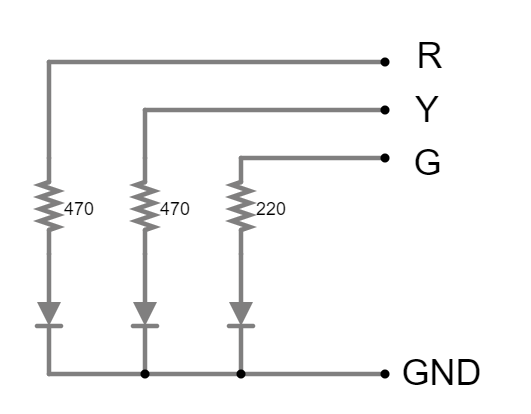

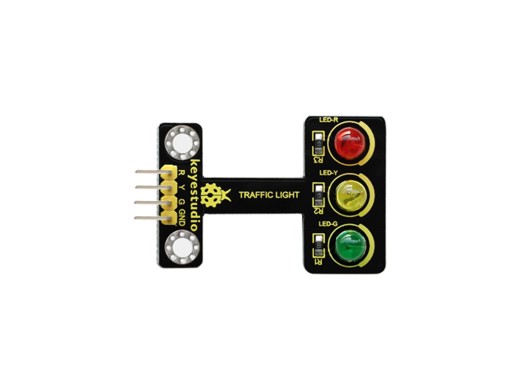

Denne komponent består af 3 LED’er, med en fælles ground (GND) Pin. Der er en grøn, gul og rød LED som hver især kan styres på deres Pins. (R) er den røde (G) er den grønne og (Y) er den gule.
Tekniske specifikationer
| Operativ spænding | 3.3V - 5V |
| Interface | Digital |
| Dimensioner | 46mm x 28mm x 11mm |
| LED Farve | Rød, Gul, Grøn |
| LED størelse | 3*5mm |
Pinout
| Nummer | Navn | Function |
|---|---|---|
| 1 | R (Red) | Positiv forsyning (Rød LED) |
| 2 | Y (Yellow) | Positiv forsyning (Gul LED) |
| 3 | G (Green) | Positiv forsyning (Grøn LED) |
| 4 | GND | Negativ forsyning |
Hvordan fungerer den?
MicroPython TechNotes: Traffic light LED
LED Basics
Kodeeksempel
from machine import Pin
from time import sleep
r = Pin(16, Pin.OUT,value=0)
y = Pin(17, Pin.OUT,value=0)
g = Pin(18, Pin.OUT,value=0)
while True:
r.value(1)
sleep(10)
red.value(0)
y.value(1)
sleep(10)
y.value(0)
g.value(1)
sleep(10)
g.value(0)
