LDO
Low-Dropout spændings regulator
Lab
ITT Lab
Programområde
Digital
Placering
EK Guldbergsgade
Bygning E, lokale A448
Adgang til komponenten
Komponenten er kun tilgængelig for studerende på IT-teknolog-uddannelsen.

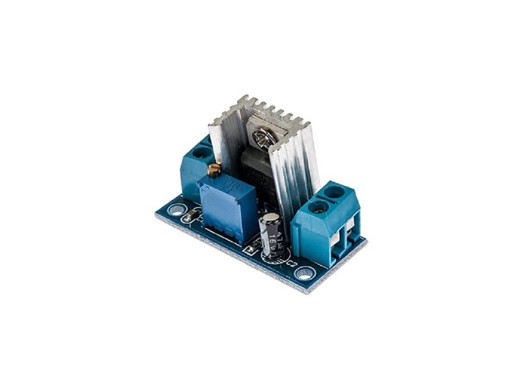

En LDO er en spændingsregulator, den tager en høj input spænding og leverer en stabil lavere spænding på output siden. På komponenten kan den ønskede output spænding justeres via en lille skrue.
Det anbefales at justerer spændingen inden LDO'en tilsluttes nogle komponenter.
Tekniske specifikationer
| Kreds | LM317 |
| Output spænding | 1.25V til 37V DC |
| Output strøm | 1.5A |
| Max Input-output spændings forskel | 40V DC |
| Operativ temperatur | 0℃ - 125℃ |
| Dimensioner | 53mm x 22mm x 15mm |
Pinout
| Navn | Function |
|---|---|
| VIN+ | Positiv forsyning input |
| VIN- | Negativ forsyning output |
| VOUT+ | Positiv forsyning output |
| VOUT- | Negativ forsyning output |
Hvordan fungerer den?
LDO dropout voltage explained
LDO basics: dropout voltage
