Hall effekt sensor

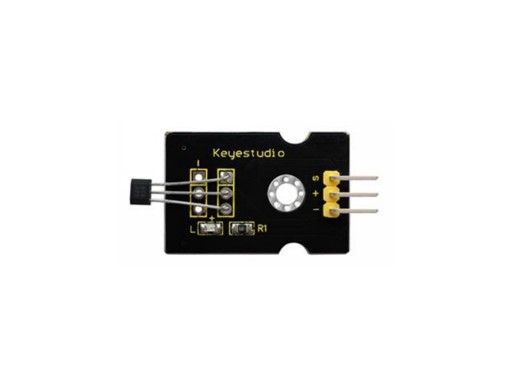

En simpel binær hall effekt sensor der ved relative lave magnetiske felter vil trigge et digitalt signal.
EK Guldbergsgade
Bygning E, lokale A448
Komponenten er kun tilgængelig for studerende på IT-teknolog-uddannelsen.
Hall effekt sensorer kan måle lavere magnetfelter en reed switches, hvilket gør dem praktiske i situationer hvor man enten har længere afstande mellem en magnet og sensor, eller blot bruger nogle små sensorer.
Denne sensor er binær af natur, hvilket betyder at den kun har 2 output states, som enten viser om der er en magnet i nærheden, eller om der ikke er en magnet i nærheden.
Sensoren har en indbygget LED der lyser op når en magnet er i nærheden, og sensoren har trigget.
Tekniske specifikationer
| Kreds | 3144EUA-S |
| Operativ spænding | 4.5V to 24V |
| IO spænding | 4.5V to 24V |
| Signal pin logik | Aktiv lav |
| Trigger magnetisk felt | 50-400 Gauss |
| Maksimal strømforbrug | 15mA |
| Maksimal strømforbrug | Binær |
Pinout

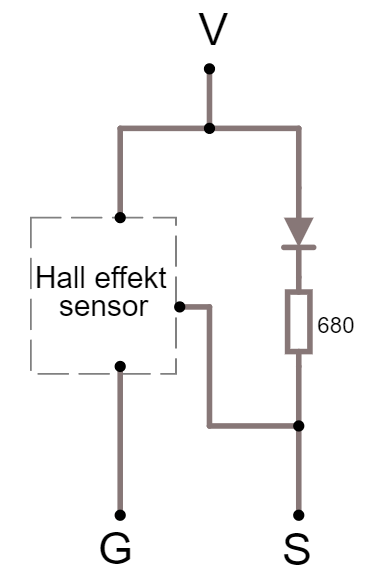

Venstre pin port:
| Navn | Funktion |
| -(GND) | Negativ forsyning |
| +(VCC) | Positiv forsyning |
| S(Signal) | Output signal, digital (aktivt lav) |

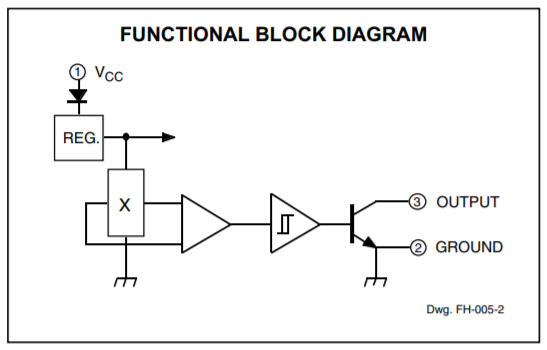

Hvordan fungerer den?
Measuring sensor voltages (ADC)
Built-In Hall Effect Sensor
What is Hall Effect and How Hall Effect Sensors Work
Kodeeksempel
from machine import Pin
import time
hall_sens = Pin(32, Pin.IN)
while True:
print(hall_sens.value())
time.sleep_ms(1000)
Reference: https://magicbit.cc/2021/01/19/magnetic-sensor-2/
