Damp sensor

Mål damp simpelt og analogt

Lab
ITT Lab
Programområde
Digital
Placering

EK Guldbergsgade
Bygning E, lokale A448

Adgang til komponenten

Komponenten er kun tilgængelig for studerende på IT-teknolog-uddannelsen.

Når denne komponent kommer i kontakt med fx. vand damp, vil det skabe en forbindelse imellem metalpladerne på sensoren. Dvs at en høj mængde damp vil resulterer i at man kan aflæse en højere spænding på sensorens signal ben, end hvis der er en mindre mængde af vand damp.

Tekniske specifikationer

Interface type Analog
Indgang spænding 1-35V
Udgang spænding 1-35V
Maksimal strømforbrug 1mA

Pinout

Nummer Navn Function
1 G (GND) Negativ forsyning
2 V (VCC) Positiv forsyning
3 S (Signal) Signal (analog)

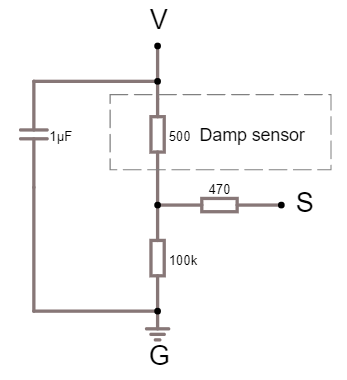

Husk at sensoren er opsat i en spændingsdeler konfiguration. Derfor kan output benet S aldrig blive en højere spænding end input spændingen mellem V og G benet.

Download Datablad

Hvordan fungerer den?

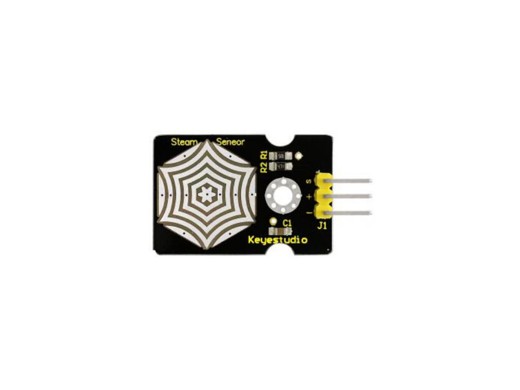

Sensorens aktive område, er den sølvfarvede cirkel. Der er ingen elektrisk forbindelse mellem V benet og S benet. Men så snart sensorens aktive område bliver får et mikroskopisk tyndt lag af vand på dens overflade, vil vandet kunne lede noget strøm mellem de metalliske flader på det aktive område.

Jo mere vand der er på sensoren, jo nemmere vil strømmen kunne flyde mellem de metalliske flader, og derfor vil modstanden mellem fladerne falde.

Kodeeksempel

from machine import Pin, ADC
from time import sleep
steamSensor = ADC(Pin(34))
steamSensor.atten(ADC.ATTN_11DB)  #Full range: 3.3vwhile True:
   steamSensor_value = steamSensor.read()
   print(steamSensor_value)
   sleep(0.3)
