Boost converter

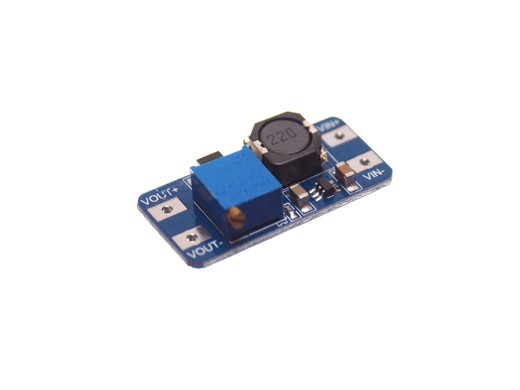

Lille boost converter med justerbar output spænding
Lab
ITT Lab
Programområde
Digital
Placering
EK Guldbergsgade
Bygning E, lokale A448
Adgang til komponenten
Komponenten er kun tilgængelig for studerende på IT-teknolog-uddannelsen.
Denne lille boost converter kan forøge den spænding den modtager på input siden til en højere stabil output spænding. Komponenten har en lille skrue hvorpå man kan justerer den ønskede outputspænding, det anbefales at gøre dette inden man tilslutter boost converteren til andre komponenter.
Tekniske specifikationer
| Kreds | MT3608 |
| Indgangsspænding | 2V - 24V DC |
| Max indgangsstrøm | 2A |
| Udgangspænding | 5V - 28V DC |
| Effektivitet | ~90% |
| Dimensioner | 18mm x 38mm x 7mm |
| Vægt | 4.5g |

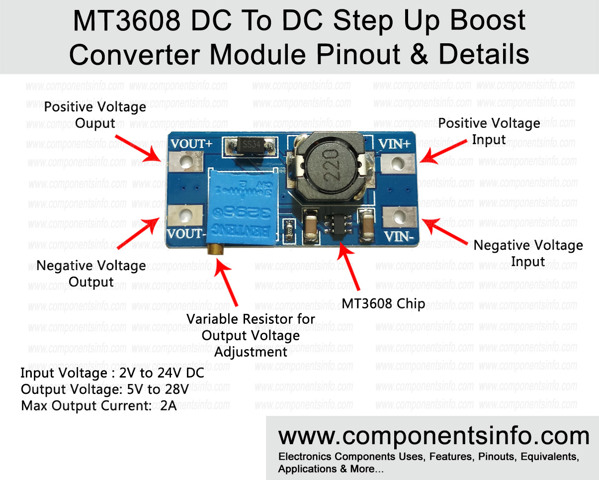

Pinout
| Navn | Function |
|---|---|
| VOUT+ | Positiv forsyning output |
| VOUT- | Negativ forsyning output |
| VIN+ | Positiv forsyning Input |
| VIN- | Negativ forsyning input |
Hvordan fungerer den?
How Boost Converters Work (DC-DC Step-Up)
DC to DC Step Up Voltage Circuits
How To Use MT3608 Boost Module
2A DC-DC Step up boost converter MT3608
