Batterilader

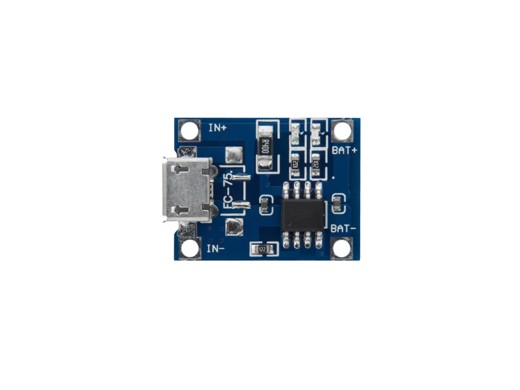

Ladekreds til lithium batterier med mulighed for indstilling af ladestrømmen.
EK Guldbergsgade
Bygning E, lokale A448
Batteriladeren er kun tilgængelig for studerende på IT-teknolog-uddannelsen.
Lithium batterier er fantastiske, bare ikke når de eksploderer under opladning. Det kan undgås med en ladekreds! Nu med ekstra beskyttelse.
Man skal lade lithium batterier med en dedikeret ladekreds, ellers vil der i bedste tilfælde ske en reduktion af batteriets kapacitet, og i værste tilfælde kan batteriet eksplodere. Heldigvis er ladekredse meget simple at bruge, og vores ladekreds er ikke kun billig, men kan også indstilles således ladestrømmen kan tilpasses ens ønsker.
Jeres ladekreds forsynes direkte via en Micro USB forbindelse, eller via IN+ og IN- lodde padsene. De 2 indbyggede LEDer informerer dig om batteriet er under opladning (Rød) eller er fuld opladt (Grøn).
Ladestrømmen kan tilpasses efter behov. Du skal bare lodde en anden modstandsværdi på følgende modstands plads:
| R1(KΩ) | I(mA) | R1(KΩ) | I(mA) | R1(KΩ) | I(mA) |
|---|---|---|---|---|---|
| 30 | 50 | 4 | 300 | 1.5 | 780 |
| 20 | 70 | 5 | 400 | 1.33 | 900 |
| 10 | 130 | 2 | 580 | 1.2 | 1000 |
| 5 | 250 | 1.66 | 690 |
Jeres batteri ladekreds vil sørge for at lade dit batteri skånsomt op til 4.2V med maksimalt den strøm du har fastsat via tabellen ovenfor. Fra fabrikken har ladekredsen en 1.2KΩ modstand installeret, hvilket gør at den vil lade med 1000mA.
Tekniske specifikationer
| Kreds | TP4056 |
| Operativ spænding | 4.5-5.5V |
| Ladestrøm | 50mA-1000mA |
| Ladestrøm konfiguration fra fabrikken | 1000mA |
| Maksimal ladespænding | 4.2V |
| Batteri kemi kompatibel | Lithium Ion |
| Forsynings interface | Micro USB |
| Dimensioner | 25mm x 19mm |
Pinout
| Navn | Function |
|---|---|
| USB-C | Lade forsyning 4.75V-5.25V |
| Ekstern 5V input | Lade forsyning 4.75V-5.25V |
| Ekstern 0V input | Lade forsyning 0V |
| Batteri + (beskyttet) | Batteri positiv forsyning med batteribeskyttelse |
| Batteri - (beskyttet) | Batteri negativ forsyning med batteribeskyttelse |
| Batteri + (ubeskyttet) | Batteri positiv forsyning uden batteribeskyttelse |
| Batteri - (ubeskyttet) | Batteri positiv negativ uden batteribeskyttelse |
| Navn | Function |
|---|---|
| USB-C | Lade forsyning 4.75V-5.25V |
| Ekstern 5V input | Lade forsyning 4.75V-5.25V |
| Ekstern 0V input | Lade forsyning 0V |
| Batteri + | Batteri positiv forsyning |
| Batteri - | Batteri positiv negativ |
